锂电池保护板的工作原理

电池能正常工作，很大程度上得益于保护板，因此保护板也有电池保护神之称；今天世豹带您探讨电池保护板的工作原理。

锂电池(可充型)之所以需要保护，是由它本身特性决定的。由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电，因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。

（世豹普通保护板bms类）

保护板的构成

锂电池的保护功能通常由保护电路板和ptc协同完成，保护板是由电子电路组成，在-40℃至 85℃的环境下时刻准确的监视电芯的电压和充放回路的电流，即时控制电流回路的通断；ptc在高温环境下防止电池发生恶劣的损坏。

保护板通常包括控制ic、mos开关、电阻、电容及辅助器件ntc、id存储器等。其中控制ic，在一切正常的情况下控制mos开关导通，使电芯与外电路沟通，而当电芯电压或回路电流超过规定值时，它立刻（数十毫秒）控制mos开关关断，保护电芯的安全。

ntc是negative temperaturecoefficient的缩写，意即负温度系数，在环境温度升高时，其阻值降低，使用电设备或充电设备及时反应、控制内部中断而停止充放电。id 存储器常为单线接口存储器，id是identification 的缩写即身份识别的意思，存储电池种类、生产日期等信息。可起到产品的可追溯和应用的限制。

（世豹普通保护板bms类）

保护板的主要应用

一般要求在-25℃～85℃时control(ic)检测控制电芯电压与充放电回路的工作电流、电压，在通常的情况下c-mos开关管导通，使电芯与保护电路板处于正常工作状态，而当电芯电压或回路中的工作电流超过控制ic中比较电路预设值时，在15～30ms内（不同控制ic与c-mos有不同的响应时间），将cmos关断，即关闭电芯放电或充电回路，以保证使用者与电芯的安全。

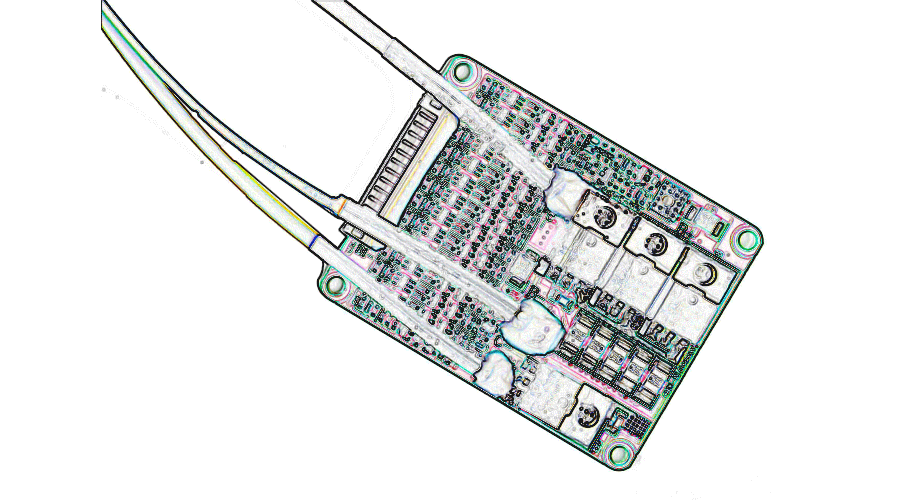

（世豹动力保护板bms类）

保护板的工作原理

如图中，ic由电芯供电，电压在2v－5v均能保证可靠工作。

1、过充保护及过充保护恢复

当电池被充电使电压超过设定值vc(4.25-4.35v，具体过充保护电压取决于ic)后，vd1翻转使cout变为低电平，t1截止，充电停止.当电池电压回落至vcr(3.8-4.1v，具体过充保护恢复电压取决于ic)时，cout变为高电平，t1导通充电继续， vcr必须小于vc一个定值，以防止频繁跳变。

2、过放保护及过放保护恢复

当电池电压因放电而降低至设定值vd（2.3-2.5v，具体过充保护电压取决于ic）时， vd2翻转，以短时间延时后，使dout变为低电平，t2截止，放电停止，当电池被置于充电时，内部或门被翻转而使t2再次导通为下次放电作好准备。

3、过流、短路保护

当电路充放回路电流超过设定值或被短路时，短路检测电路动作，使mos管关断，电流截止。

世豹电池保护板优势

世豹电池保护板应用于锂离子电池产品，如3c产品，电动工具，扫地机器人，储能产品，基站等产品；

① 高端核心技术，世豹电池和bms管理系统均采购进口松下，三星，三洋，索尼和ti,seiko方案等高端进口原部件，产品安全可靠性高。

② 充电器自主研发，与其他锂电池厂家不同的是，世豹一直致力于为客户提供一站式锂电池整体pg电子试玩的解决方案（包括电池充电器，插头，bms，pcm等）与世豹锂电池产品配套使用，更加安全省心。

③锂电池优势：容量高、体积小、重量轻、动力强、续航远、绿色环保。

④ 六重安全保护：温度保护、短路保护、过充电保护、过放电保护、过流保护、电池均衡。

⑤产品pg电子试玩的售后服务，凡在世豹购买的产品都享有相应期限的保修服务，秉着顾客第一,服务至上的理念,致力打造行业第一品牌。

⑥全球保险，世豹公司为旗下所有产品购买了全球保险，保障产品质量安全可靠，更能让客户放心使用。品质值得信赖。
